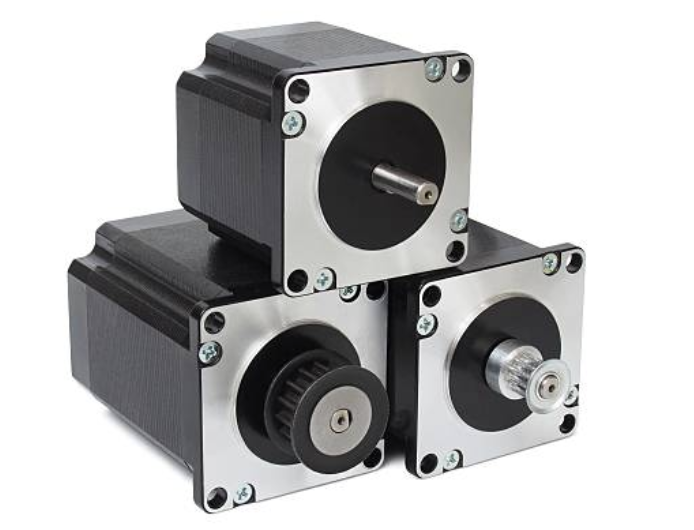

ブラシレスモーター
■特長
ブラシレスモーターは、DCモーターの弱点であったブラシと整流子の機械的な接触部を取り除き、回路による電気的な処理に変えたモーターです。
ローター（回転側）を永久磁石に、ステーター（固定側）をコイルにした構造になっており、コイルへ流す電流の切り替えをモーターの回転に合わせ、外部のインバーター回路で制御します。
ローターの回転位置を検出しローターの位置に合わせたコイルに電流を流すインバーター回路とセットで使います。
●安定した速度制御 ・・・センサ（ホイールIC）を内蔵し、モーター回転速度などを常時監視しており、常に指令速度と実際の回転速度が一致するようにフィードバック制御します。このため、正確な安定した速度制御を幅広い速度域で実現出来ます。
● 小型・ハイパワー・・・ ローター部に永久磁石を使用しているため、薄型でハイパワーです。
●長寿命・・・消耗品であるブラシと整流子を使わないため、長寿命です。
●滑らかな動き・・・ローターに接触部がないため、滑らかな動きを実現可能です。
●メンテナンス性・・・モーター内部の清掃やブラシの交換が不要で、メンテナンスが容易です。
●低騒音・・・ブラシと整流子の接触による騒音が発生しないため、静音性が高いです。
●省エネ・・・永久磁石を使用しているため、ローターの二次損失を抑えています。
ブラケットなど、
モーター周辺部品も取り扱っております

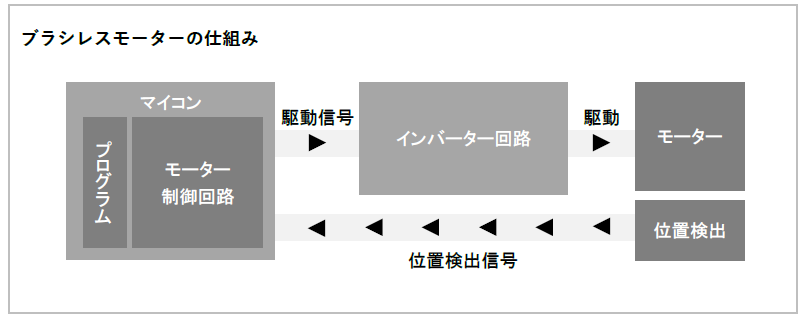

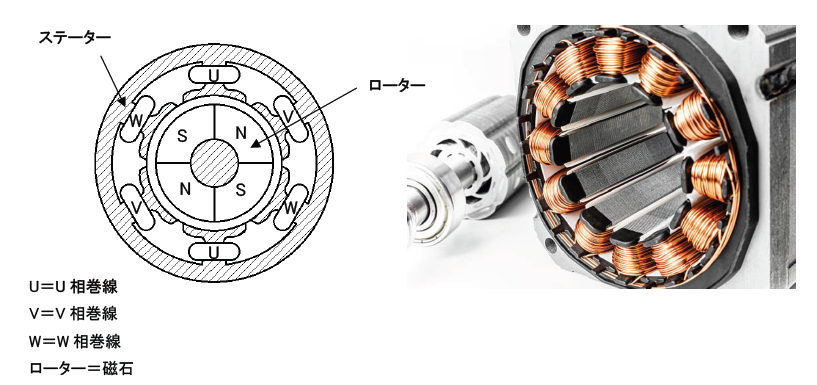

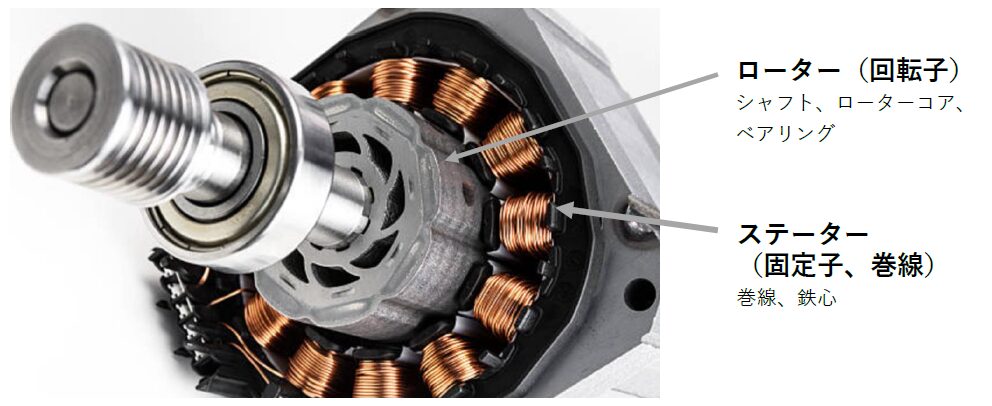

■ブラシレスモーターの構造
ローターの位置検出⽤の磁気素⼦または、光学式のエンコーダがモーターに内蔵されています。この位置検出器により駆動回路へ信号を送ります。
ヨシロ機工ホームページをご覧いただきありがとうございます。
お客様のご期待に添えるよう社員一同、努力してまいる所存です。
・高品質、低価格な部品が欲しい
・製品仕様に合った最適な材質や形状がわからない
・当時の図面が無くなってしまった
このようなお客様のお悩みを解消すべく、 お客様の目的や制約条件から逆算し、 加工実現性・コストを踏まえた、 最適な製品についてご提案させていただきます。 設計相談や試作から承ります。 用途、材料、予算、納期を考え設計段階からの最適なご提案が可能です。
ご質問などございましたらぜひお気軽にお問合せください。
お問い合わせ：https://www.yoshirokiko.jp/contact/
HPトップ：https://www.yoshirokiko.jp/
自社工場：https://www.yoshirokiko.jp/factory/
会社情報：https://www.yoshirokiko.jp/company/
高性能防水ブラシレスモーター
※寸法、記録値は一例となります。

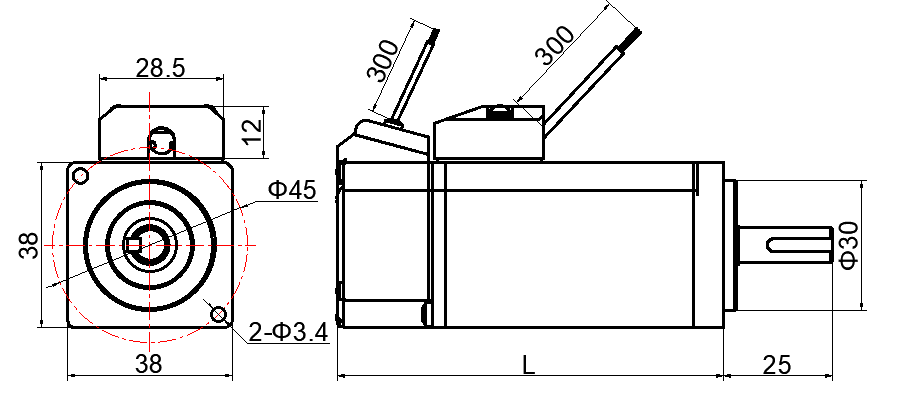

FL３８BLG Series
| コイル配線 | スター結線 | 保護等級 | IP65 |
| 許容ラジアル荷重 | 69N(14mm from the flange) | 使用時温湿度 | -20℃ ~ +50℃ ≦90%RH（結露なき事） |
| 許容アキシアル荷重 | 59N | 保管時温湿度 | -20℃ ~ +85℃ ≦85%RH（結露なき事） |
| 耐熱クラス | F種 | 設置環境 | 腐食性ガスや可燃性ガス、 粉塵のない事、 水や油がかからない事、 海抜≦1000m |
| モデル | 単位 | FL38BLG05 | FL38BLG10 | ||
|---|---|---|---|---|---|
| 定格出力 Pn | W | 50 | 100 | ||
| 定格電圧 Un | VAC/VDC | 220 | 48 | 220 | 48 |
| 定格回転速度 nn | RPM | 3000 | 3000 | 3000 | 3000 |
| 定格トルク Tn | N・m | 0.16 | 0.16 | 0.32 | 0.32 |
| 定格電流 In | Arms | 0.2 | 1.3 | 0.4 | 22.5 |
| 最大トルクTm | N・m | 0.48 | 0.48 | 0.96 | 0.96 |
| 最大電流(ピーク時) Im | Arms | 0.6 | 3.9 | 1.2 | 7.5 |
| 線間抵抗 RL | Ω | 248 | 5.8 | 118 | 2.8 |
| 線間インダクタンス LL | mH | 160 | 3.8 | 88 | 2.1 |
| 逆起電力 Ke | V/Krpm | 54.5 | 8.5 | 54.5 | 8.5 |
| トルク定数 Kt | Nm/A | 0.8 | 0.123 | 0.8 | 0.128 |
| ローター慣性 Jm0 | Kg・cm2 | 0.024 | 0.024 | 0.04 | 0.04 |
| ブレーキ付ローター慣性Jm1 | Kg・cm2 | 0.034 | 0.034 | 0.05 | 0.05 |
| 極 数 | ー | 10 | 10 | 10 | 10 |
| モーター長さL1 | mm | 72 | 88 | ||
| ブレーキ付モーター長さL2 | mm | 106 | 122 | ||
| 重 量 | Kg | 0.4 | 0.5 | ||
| ブレーキ付き重量 | Kg | 0.65 | 0.75 | ||

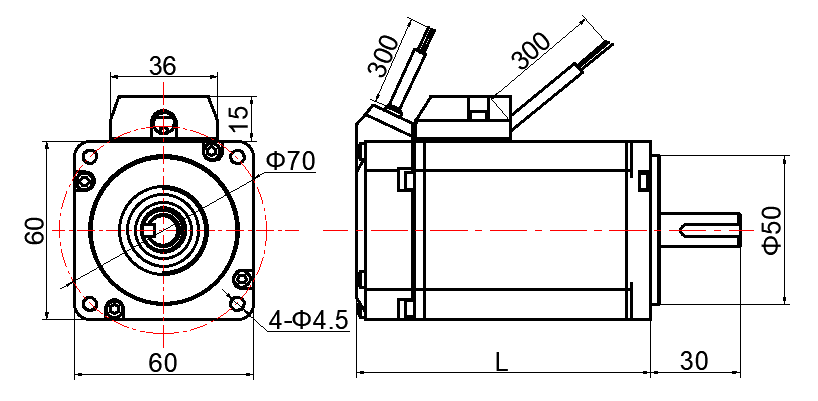

FL６０BLG Series
| コイル配線 | スター結線 | 保護等級 | IP65 |
| 許容ラジアル荷重 | 245N(20mm from the flange) | 使用時温湿度 | -20℃ ~ +50℃ ≦90%RH（結露なき事） |
| 許容アキシアル荷重 | 98N | 保管時温湿度 | -20℃ ~ +85℃ ≦85%RH（結露なき事） |
| 耐熱クラス | F種 | 設置環境 | 腐食性ガスや可燃性ガス、 粉塵のない事、 水や油がかからない事、 海抜≦1000m |
| モデル | 単位 | FL60BLG20 | FL60BLG40 | ||
|---|---|---|---|---|---|
| 定格出力 Pn | W | 200 | 400 | ||
| 定格電圧 Un | VAC/VDC | 220 | 48 | 220 | 48 |
| 定格回転速度 nn | RPM | 3000 | 3000 | 3000 | 3000 |
| 定格トルク Tn | N・m | 0.64 | 0.64 | 1.27 | 1.27 |
| 定格電流 In | A | 1.2 | 6 | 2.4 | 12 |
| 最大トルクTm | N・m | 1.92 | 1.92 | 3.81 | 3.81 |
| 最大電流(ピーク時) Im | A | 3.6 | 18 | 7.2 | 36 |
| 線間抵抗 RL | Ω | 9.35 | 0.38 | 3.46 | 0.23 |
| 線間インダクタンス LL | mH | 17 | 0.68 | 7.14 | 0.3 |
| 逆起電力 Ke | V/Krpm | 32 | 6.5 | 32 | 6.5 |
| トルク定数 Kt | Nm/A | 0.53 | 0.107 | 0.53 | 0.107 |
| ローター慣性 Jm0 | Kg・cm2 | 0.15 | 0.15 | 0.25 | 0.25 |
| ブレーキ付ローター慣性Jm1 | Kg・cm2 | 0.15 | 0.15 | 0.25 | 0.25 |
| 極 数 | ー | 10 | 10 | 10 | 10 |
| モーター長さL1 | mm | 79.5 | 86.5 | 99 | 106 |
| ブレーキ付モーター長さL2 | mm | 116 | 123 | 135.5 | 142.5 |
| 重 量 | Kg | 0.9 | 0.95 | 1.3 | 1.35 |
| ブレーキ付き重量 | Kg | 1.3 | 1.35 | 1.8 | 1.85 |

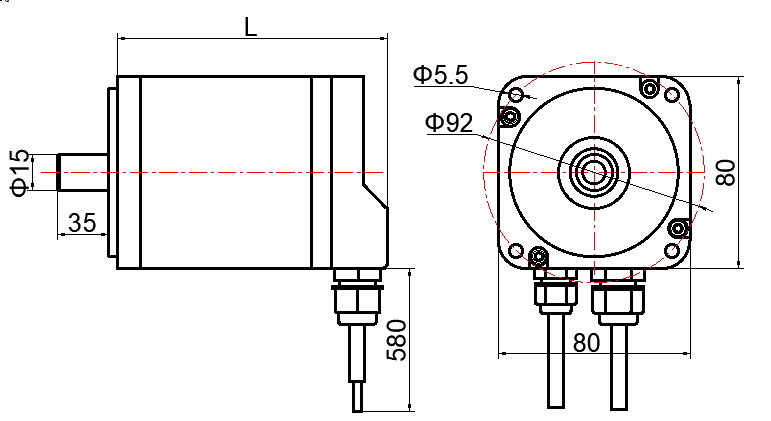

FL８０BLG Series
| コイル配線 | スター結線 | 保護等級 | IP65 |
| 許容ラジアル荷重 | 392N(10mm from the flange) | 使用時温湿度 | -20℃ ~ +50℃ ≦90%RH（結露なき事） |
| 許容アキシアル荷重 | 147N | 保管時温湿度 | -20℃ ~ +85℃ ≦85%RH（結露なき事） |
| 耐熱クラス | F種 | 設置環境 | 腐食性ガスや可燃性ガス、 粉塵のない事、 水や油がかからない事、 海抜≦1000m |
| モデル | 単位 | FL80BLG75 | FL80BLG100 | ||
|---|---|---|---|---|---|
| 極 数 | ー | 10 | |||
| 相 数 | ー | 3 | |||
| 定格電圧 | VDC | 310 | 48 | 310 | 48 |
| 定格トルク | N・m | 2.39 | 2.39 | 3.18 | 3.18 |
| 連続失速トルク | N・m | 2.86 | 2.86 | 3.81 | 3.81 |
| 定格速度 | RPM | 3000 | 3000 | 3000 | 3000 |
| 定格出力 | W | 750 | 750 | 1000 | 1000 |
| 最大トルク | N・m | 7.14 | 7.14 | 9.6 | 9.6 |
| 最大電流(ピーク時) | A | 13.2 | 73.5 | 17.7 | 90 |
| 線間抵抗(20℃の時) | Ω | 4.09 | 0.089 | 2.8 | 0.069 |
| 線間インダクタンス | mH | 12.6 | 0.275 | 8.67 | 0.208 |
| トルク定数 | Nm/A | 0.736 | 0.115 | 0.736 | 0.115 |
| 逆起電力 | Vrms/KRPM | 54.5 | 8.5 | 54.5 | 8.5 |
| ローター慣性 | Kg・cm2 | 1.56 | 1.56 | 2.22 | 2.22 |
| モーター長さ L | mm | 112 | 118 | 129 | 135 |
| 重量 | Kg | 2.5 | 2.6 | 3.2 | 3.3 |
FL１００BLG Series
| コイル配線 | スター結線 | 保護等級 | IP65 |
| 許容ラジアル荷重 | 490N(20mm from the flange) | 使用時温湿度 | -20℃ ~ +50℃ ≦90%RH（結露なき事） |
| 許容アキシアル荷重 | 196N | 保管時温湿度 | -20℃ ~ +85℃ ≦85%RH（結露なき事） |
| 耐熱クラス | F種 | 設置環境 | 腐食性ガスや可燃性ガス、 粉塵のない事、 水や油がかからない事、 海抜≦1000m |
| モデル | 単位 | FL100BLG100 | FL100BLG150 | ||
|---|---|---|---|---|---|
| 極 数 | ー | 10 | |||
| 相 数 | ー | 3 | |||
| 定格電圧 | VDC | 310 | 48 | 310 | 48 |
| 定格トルク | N・m | 3.18 | 3.18 | 4.77 | 4.77 |
| 連続失速トルク | N・m | 3.81 | 3.81 | 5.72 | 5.72 |
| 定格速度 | RPM | 3000 | 3000 | 3000 | 3000 |
| 定格出力 | W | 1000 | 1000 | 1500 | 1500 |
| 最大トルク | N・m | 7 | 7 | 10.5 | 10.5 |
| 最大電流(ピーク時) | A | 13.7 | 84.3 | 20.6 | 121 |
| 線間抵抗(20℃の時) | Ω | 0.82 | 0.022 | 0.54 | 0.015 |
| 線間インダクタンス | mH | 7.4 | 0.2 | 5.2 | 0.15 |
| トルク定数 | Nm/A | 0.51 | 0.083 | 0.51 | 0.087 |
| 逆起電力 | Vrms/KRPM | 38 | 6.18 | 38 | 6.48 |
| ローター慣性 | Kg・cm2 | 1.3 | 1.3 | 1.84 | 1.84 |
| モーター長さ L | mm | 137 | 142 | 159 | 164 |
| 重量 | Kg | 3.73 | 3.8 | 4.7 | 4.8 |
FL１１０BLG Series
| コイル配線 | スター結線 | 保護等級 | IP65 |
| 許容ラジアル荷重 | 630N(20mm from the flange) | 使用時温湿度 | -20℃ ~ +50℃ ≦90%RH（結露なき事） |
| 許容アキシアル荷重 | 315N | 保管時温湿度 | -20℃ ~ +85℃ ≦85%RH（結露なき事） |
| 耐熱クラス | F種 | 設置環境 | 腐食性ガスや可燃性ガス、 粉塵のない事、 水や油がかからない事、 海抜≦1000m |
| モデル | 単位 | FL110BLG150 | FL110BLG200 | ||
|---|---|---|---|---|---|
| 極 数 | ー | 10 | |||
| 相 数 | ー | 3 | |||
| 定格電圧 | VDC | 310 | 48 | 310 | 48 |
| 定格トルク | N・m | 4.77 | 4.77 | 6.37 | 6.37 |
| 連続失速トルク | N・m | 5.72 | 5.72 | 7.64 | 7.64 |
| 定格速度 | RPM | 3000 | 3000 | 3000 | 3000 |
| 定格出力 | W | 1500 | 1500 | 2000 | 2000 |
| 最大トルク | N・m | 14.3 | 14.3 | 19.1 | 19.1 |
| 最大電流(ピーク時) | A | 28 | 166 | 37.5 | 214 |
| 線間抵抗(20℃の時) | Ω | 0.36 | 0.01 | 0.29 | 0.009 |
| 線間インダクタンス | mH | 5.6 | 0.16 | 4.8 | 0.145 |
| トルク定数 | Nm/A | 0.51 | 0.086 | 0.51 | 0.089 |
| 逆起電力 | Vrms/KRPM | 38.1 | 6.35 | 38.1 | 6.63 |
| ローター慣性 | Kg・cm2 | 3.1 | 3.1 | 4.1 | 4.1 |
| モーター長さ L | mm | 151.5 | 156.5 | 168.5 | 173.5 |
| 重量 | Kg | 5 | 5.2 | 6.7 | 6.9 |

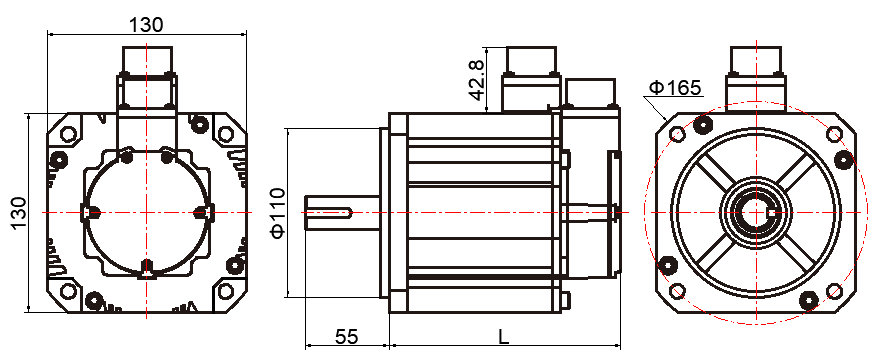

FL１３０BLG Series
| コイル配線 | スター結線 | 保護等級 | IP65 |
| 許容ラジアル荷重 | 490N(20mm from the flange) | 使用時温湿度 | -20℃ ~ +50℃ ≦90%RH（結露なき事） |
| 許容アキシアル荷重 | 196N | 保管時温湿度 | -20℃ ~ +85℃ ≦85%RH（結露なき事） |
| 耐熱クラス | F種 | 設置環境 | 腐食性ガスや可燃性ガス、 粉塵のない事、 水や油がかからない事、 海抜≦1000m |
| モデル | 単位 | FL130BLG200 | FL130BLG300 | ||
|---|---|---|---|---|---|
| 定格出力 Pn | W | 2000 | 3000 | ||
| 定格電圧 Un | VAC/VDC | 220 | 48 | 220 | 48 |
| 定格回転速度 nn | RPM | 2000 | 2000 | 2000 | 2000 |
| 定格トルク Tn | N・m | 9.55 | 9.55 | 14.3 | 14.3 |
| 定格電流 In | Arms | 7.8 | 52.9 | 11.7 | 79.3 |
| 最大トルクTm | N・m | 28.65 | 28.65 | 42.9 | 42.9 |
| 最大電流(ピーク時) Im | Arms | 23.4 | 158.7 | 35.1 | 237.9 |
| 線間抵抗 RL | Ω | 1.4 | 0.03 | 0.84 | 0.018 |
| 線間インダクタンス LL | mH | 6.8 | 0.14 | 4.8 | 0.1 |
| 逆起電力 Ke | V/Krpm | 81 | 12 | 81 | 12 |
| トルク定数 Kt | N・m/A | 1.22 | 0.18 | 1.22 | 0.18 |
| ローター慣性 Jm0 | Kg・cm2 | 14 | 14 | 19.9 | 19.9 |
| ブレーキ付ローター慣性Jm1 | Kg・cm2 | 15.2 | 15.2 | 20.2 | 20.2 |
| 極 数 | ー | 10 | 10 | 10 | 10 |
| モーター長さ L1 | mm | 150 | 165 | 178 | 193 |
| ブレーキ付モーター長さ L2 | mm | 178 | 193 | 206 | 221 |
| 重 量 | Kg | 7 | 7.5 | 11.7 | 12.7 |
| ブレーキ付き重量 | Kg | 10.5 | 10 | 14.2 | 15.2 |
ヨシロ機工ホームページをご覧いただきありがとうございます。
お客様のご期待に添えるよう社員一同、努力してまいる所存です。
・高品質、低価格な部品が欲しい
・製品仕様に合った最適な材質や形状がわからない
・当時の図面が無くなってしまった
このようなお客様のお悩みを解消すべく、 お客様の目的や制約条件から逆算し、 加工実現性・コストを踏まえた、 最適な製品についてご提案させていただきます。 設計相談や試作から承ります。 用途、材料、予算、納期を考え設計段階からの最適なご提案が可能です。
ご質問などございましたらぜひお気軽にお問合せください。
お問い合わせ：https://www.yoshirokiko.jp/contact/
HPトップ：https://www.yoshirokiko.jp/
自社工場：https://www.yoshirokiko.jp/factory/
会社情報：https://www.yoshirokiko.jp/company/
標準ブラシレスモーター
※寸法、記録値は一例となります。

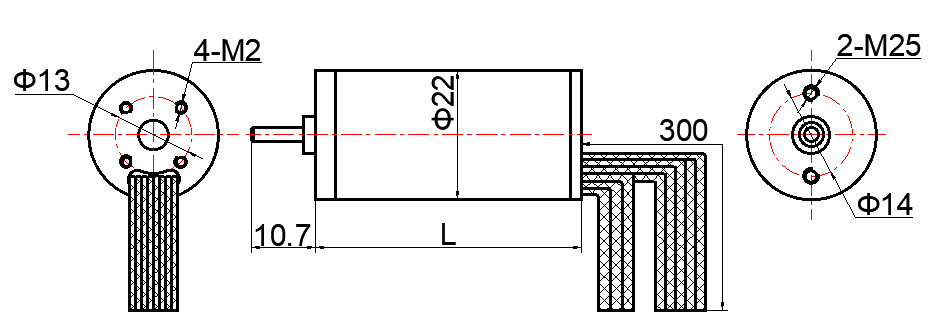

FL２２RBL Series
| コイル配線 | スター結線 | 許容アキシアル荷重 | 2N |
| 電気角 | 120度 | 絶縁耐力 | 360VAC/1S |
| ラジアルプレイ | 0.02mm(荷重4.4Nの時) | 絶縁抵抗 | 100MΩ、500VDC |
| アキシアルプレイ | 0.08mm(荷重4.4Nの時) | 使用周囲温度 | -20℃～+50℃ |
| 許容ラジアル荷重 | 5N (10mm from the flange) | 絶縁階級 | B種 |
| モデル | 単位 | FL22RBL45-24V-4604A | FL22RBL70-24V-3515A |
|---|---|---|---|
| 極 数 | ー | 8 | |
| 相 数 | ー | 3 | |
| 定格電圧 | VDC | 24 | |
| 定格トルク | mN・m | 8 | 20 |
| 連続失速トルク | mN・m | 9.6 | 24 |
| 定格速度 | RPM | 4600 | 3800 |
| 定格出力 | W | 3.8 | 8 |
| 最大トルク | mN・m | 24 | 60 |
| 最大電流(ピーク時) | A | 1.1 | 2 |
| 線間抵抗 (20℃の時) | Ω | 23 | 11.6 |
| 線間インダクタンス | mH | 6.2 | 4.3 |
| トルク定数 | mN・m/A | 29.7 | 35.8 |
| 逆起電力 | Vrms/KRPM | 2.2 | 2.65 |
| ローター慣性 | g・cm 2 | 0.66 | 1.32 |
| モーター長さ L | mm | 45 | 68 |
| 重 量 | Kg | 0.07 | 0.12 |

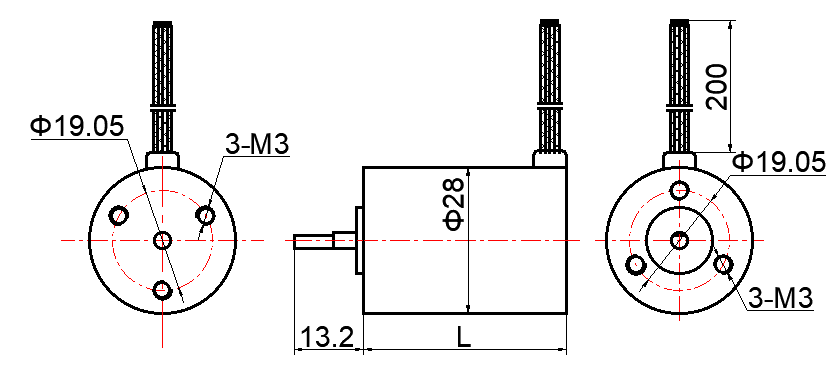

FL２８BL Series
| コイル配線 | スター結線 | 許容アキシアル荷重 | 2N |
| 電気角 | 120度 | 絶縁耐力 | 600VAC/1S |
| ラジアルプレイ | 0.02mm(荷重4.4Nの時) | 絶縁抵抗 | 100MΩ、500VDC |
| アキシアルプレイ | 0.08mm(荷重4.4Nの時) | 使用周囲温度 | -20℃～+50℃ |
| 許容ラジアル荷重 | 10N (10mm from the flange) | 絶縁階級 | B種 |
| モデル | 単位 | FL28BL28 -15V- 8006AF | FL28BL38 | FL28BL77 -24V- 3116AF |
|---|---|---|---|---|
| 極 数 | ー | 4 | ||
| 相 数 | ー | 3 | ||
| 定格電圧 | VDC | 15 | 24 | |
| 定格トルク | mN・m | 5 | 14 | 50 |
| 連続失速トルク | mN・m | 6 | 17 | 60 |
| 定格速度 | RPM | 8000 | 10000 | 4000 |
| 定格出力 | W | 4 | 15 | 21 |
| 最大トルク | mN・m | 15 | 42 | 150 |
| 最大電流(ピーク時) | A | 1.1 | 2.5 | 4.1 |
| 線間抵抗(20℃の時) | Ω | 8.2 | 4.2 | 4.2 |
| 線間インダクタンス | mH | 2.3 | 1.69 | 2.3 |
| トルク定数 | mN・m/A | 14.3 | 16.9 | 37.4 |
| 逆起電力 | Vrms/KRPM | 1.06 | 1.25 | 2.77 |
| ローター慣性 | g・cm2 | 2.35 | 3.69 | 10.98 |
| モーター長さ L | mm | 28 | 38 | 77 |
| 重 量 | Kg | 0.06 | 0.082 | 0.28 |

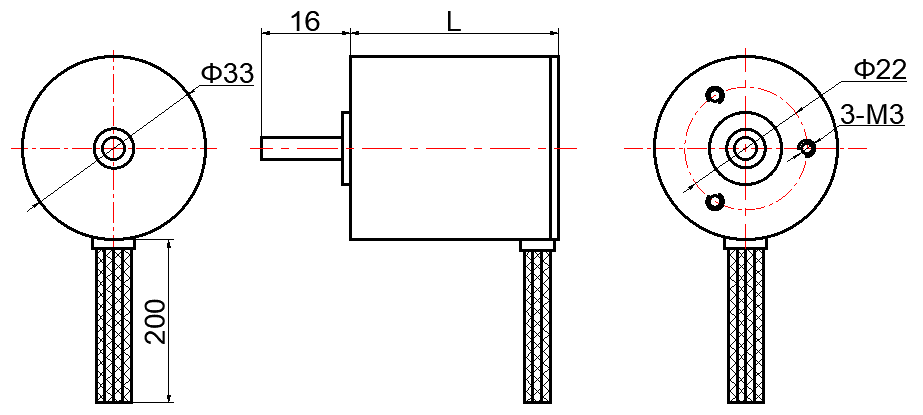

FL３３BL Series
| コイル配線 | スター結線 | 許容アキシアル荷重 | 2N |
| 電気角 | 120度 | 絶縁耐力 | 600VAC/1S |
| ラジアルプレイ | 0.02mm(荷重4.4Nの時) | 絶縁抵抗 | 100MΩ、500VDC |
| アキシアルプレイ | 0.08mm(荷重4.4Nの時) | 使用周囲温度 | -20℃～+50℃ |
| 許容ラジアル荷重 | 10N (10mm from the flange) | 絶縁階級 | B種 |
| モデル | 単位 | FL33BL38 -24V- 3007A | FL33BL80 -24V- 7840A-S | FL33BL80 -48V- 10040AS |
|---|---|---|---|---|
| 極 数 | ー | 4 | ||
| 相 数 | ー | 3 | ||
| 定格電圧 | VDC | 24 | 24 | 48 |
| 定格トルク | mN・m | 22 | 50 | 40 |
| 連続失速トルク | mN・m | 26 | 60 | 48 |
| 定格速度 | RPM | 3000 | 7800 | 10000 |
| 定格出力 | W | 7 | 40 | 40 |
| 最大トルク | mN・m | 66 | 150 | 120 |
| 最大電流(ピーク時) | A | 1.5 | 5.6 | 2.9 |
| 線間抵抗(20℃の時) | Ω | 14.2 | 0.86 | 2.3 |
| 線間インダクタンス | mH | 7 | 0.55 | 1.45 |
| トルク定数 | mN・m/A | 46.3 | 27 | 41.8 |
| 逆起電力 | Vrms/KRPM | 3.43 | 2.0 | 3.1 |
| ローター慣性 | g・cm2 | 7.95 | 23.55 | 23.55 |
| モーター長さ L | mm | 38 | 80 | 80 |
| 重 量 | Kg | 0.085 | 0.2 | 0.2 |

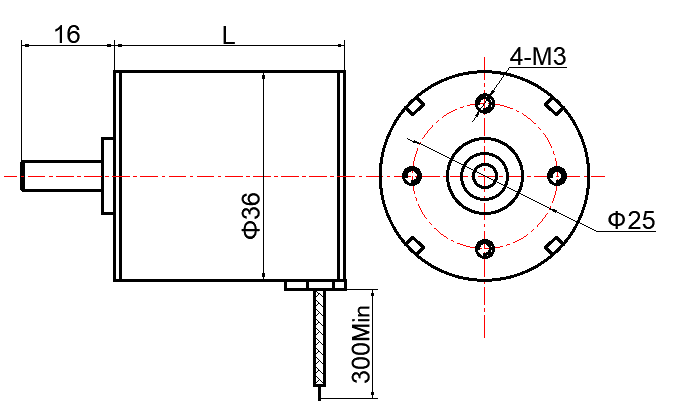

FL３６RBL Series
| コイル配線 | スター結線 | 許容アキシアル荷重 | 10N |
| 電気角 | 120度 | 絶縁耐力 | 600VAC/1S |
| ラジアルプレイ | 0.02mm(荷重4.4Nの時) | 絶縁抵抗 | 100MΩ、500VDC |
| アキシアルプレイ | 0.08mm(荷重4.4Nの時) | 使用周囲温度 | -20℃～+50℃ |
| 許容ラジアル荷重 | 15N (10mm from the flange) | 絶縁階級 | B種 |
| モデル | 単位 | FL36RBLS40-24V-4818A | FL36RBLS57-24V-4524A |
|---|---|---|---|
| 極 数 | ー | 8 | |
| 相 数 | ー | 3 | |
| 定格電圧 | VDC | 24 | |
| 定格トルク | mN・m | 36 | 50 |
| 連続失速トルク | mN・m | 43 | 60 |
| 定格速度 | RPM | 4800 | 4500 |
| 定格出力 | W | 18 | 24 |
| 最大トルク | mN・m | 108 | 150 |
| 最大電流(ピーク時) | A | 3.4 | 3.8 |
| 線間抵抗(20℃の時) | Ω | 2.4 | 2 |
| 線間インダクタンス | mH | 2.1 | 2.0 |
| トルク定数 | mN・m/A | 32.4 | 39.8 |
| 逆起電力 | Vrms/KRPM | 2.4 | 2.95 |
| ローター慣性 | g・cm2 | 14 | 24 |
| モーター長さ L | mm | 40 | 55 |
| 重 量 | Kg | 0.16 | 0.25 |
FL４０BL Series
| コイル配線 | デルタ結線 | 許容アキシアル荷重 | 5N |
| 電気角 | 120度 | 絶縁耐力 | 500VAC/1S |
| ラジアルプレイ | プリロード | 絶縁抵抗 | 100MΩ、500VDC |
| アキシアルプレイ | 0.15mm(荷重9Nの時) | 使用周囲温度 | -20℃～+50℃ |
| 許容ラジアル荷重 | 15N (5mm from the flange) | 絶縁階級 | F種 |
| モデル | 単位 | FL40BL 26-12V -9644B | FL40BL 26-24V- 10357B | FL40BL 36-18V -8260B | FL40BL 36-36V -8776B |
|---|---|---|---|---|---|
| 極 数 | ー | 14 | |||
| 相 数 | ー | 3 | |||
| 定格電圧 | VDC | 12 | 24 | 18 | 36 |
| 定格トルク | mN・m | 43.3 | 52.8 | 68.7 | 83.4 |
| 連続失速トルク | mN・m | 52 | 63 | 82 | 100 |
| 定格速度 | RPM | 9660 | 10300 | 8230 | 8740 |
| 定格出力 | W | 44 | 57 | 60 | 76 |
| 最大トルク | mN・m | 120 | 158 | 206 | 250 |
| 最大電流(ピーク時) | A | 13.4 | 9.35 | 12.3 | 7.5 |
| 線間抵抗(20℃の時) | Ω | 0.227 | 0.501 | 0.34 | 0.84 |
| 線間インダクタンス | mH | 0.109 | 0.39 | 0.18 | 0.64 |
| トルク定数 | mN・m/A | 8.95 | 16.9 | 16.7 | 33.5 |
| 逆起電力 | Vrms/KRPM | 0.66 | 1.25 | 1.23 | 2.48 |
| ローター慣性 | g・cm2 | 10.5 | 10.5 | 24.2 | 24.2 |
| モーター長さ L | mm | 26 | 26 | 36 | 36 |
| 重 量 | Kg | 0.17 | 0.17 | 0.24 | 0.24 |
| モデル | 単位 | FL40BL 36-36V -6487B | FL40BL 36-48V -4165B | FL40BL 56-36V -3986B | FL40BL 56-48V- 43102B |
|---|---|---|---|---|---|
| 極 数 | ー | 14 | |||
| 相 数 | ー | 3 | |||
| 定格電圧 | VDC | 36 | 48 | 36 | 48 |
| 定格トルク | mN・m | 129 | 151 | 207 | 222 |
| 連続失速トルク | mN・m | 181 | 181 | 248 | 266 |
| 定格速度 | RPM | 6450 | 4100 | 3950 | 4390 |
| 定格出力 | W | 87 | 65 | 86 | 102 |
| 最大トルク | mN・m | 387 | 453 | 621 | 666 |
| 最大電流(ピーク時) | A | 8.4 | 4.95 | 8.3 | 7.3 |
| 線間抵抗(20℃の時) | Ω | 0.59 | 2.28 | 0.85 | 1.01 |
| 線間インダクタンス | mH | 0.51 | 2.05 | 0.68 | 1.0 |
| トルク定数 | mN・m/A | 46.1 | 91.8 | 75.2 | 91 |
| 逆起電力 | Vrms/KRPM | 3.42 | 6.8 | 5.57 | 6.73 |
| ローター慣性 | g・cm2 | 23 | 23 | 44 | 44 |
| モーター長さ L | mm | 36 | 36 | 56 | 56 |
| 重 量 | Kg | 250 | 250 | 390 | 390 |

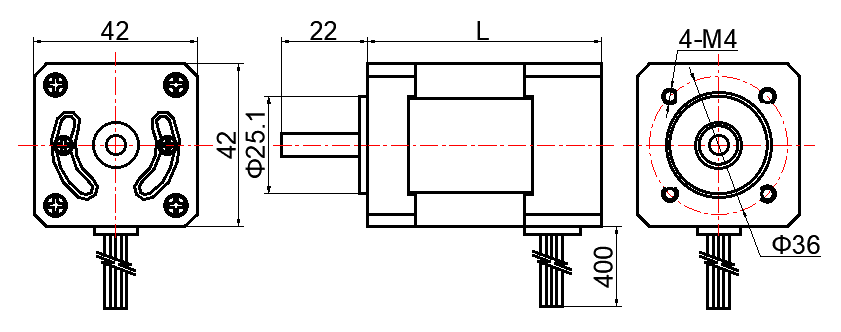

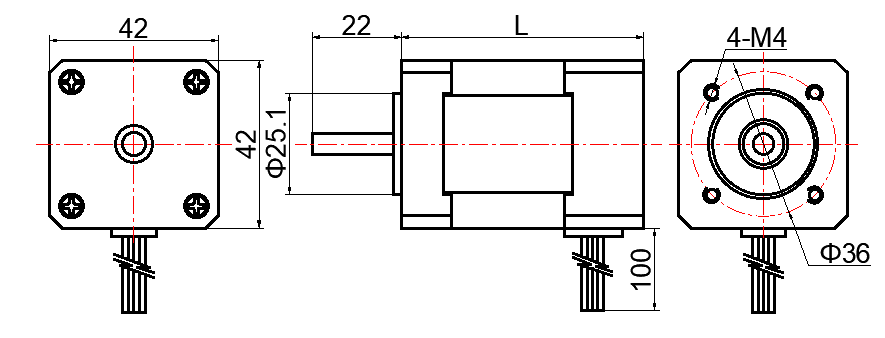

FL４２BLA Series
| コイル配線 | スター結線 | 許容アキシアル荷重 | 10N |
| 電気角 | 120度 | 絶縁耐力 | 600VAC/1S |
| ラジアルプレイ | 0.02mm(荷重4.4Nの時) | 絶縁抵抗 | 100MΩ、500VDC |
| アキシアルプレイ | 0.08mm(荷重4.4Nの時) | 使用周囲温度 | -20℃～+50℃ |
| 許容ラジアル荷重 | 28N (20mm from the flange) | 絶縁階級 | B種 |
| モデル | 単位 | FL42 BLA01 | FL42 BLA02 | FL42 BLA03 | FL42 BLA04 |
|---|---|---|---|---|---|
| 極 数 | ー | 10 | |||
| 相 数 | ー | 3 | |||
| 定格電圧 | VDC | 24 | |||
| 定格トルク | mN・m | 70 | 160 | 260 | 360 |
| 連続失速トルク | mN・m | 81 | 190 | 300 | 410 |
| 定格速度 | RPM | 3000 | 3000 | 3000 | 3000 |
| 定格出力 | W | 22 | 50 | 81 | 113 |
| 最大トルク | mN・m | 210 | 480 | 780 | 1080 |
| 最大電流(ピーク時) | A | 3.9 | 8 | 13 | 17.5 |
| 線間抵抗(20℃の時) | Ω | 2.6 | 1.1 | 0.7 | 0.5 |
| 線間インダクタンス | mH | 1.83 | 0.96 | 0.58 | 0.44 |
| トルク定数 | mN・m/A | 0.054 | 0.06 | 0.06 | 0.062 |
| 逆起電力 | Vrms/KRPM | 4.06 | 4.5 | 4.5 | 4.6 |
| ローター慣性 | g・cm2 | 48 | 101 | 154 | 207 |
| モーター長さ L | mm | 40.3 | 60.3 | 80.3 | 100.3 |
| 重 量 | Kg | 0.26 | 0.46 | 0.65 | 0.85 |

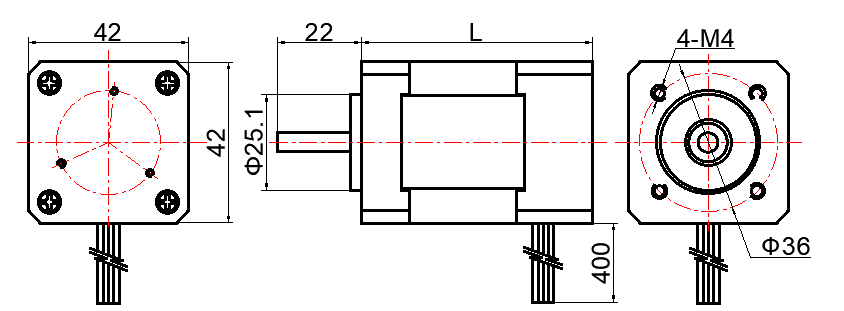

FL４２BLB Series
| コイル配線 | スター結線 | 許容アキシアル荷重 | 10N |
| 電気角 | 120度 | 絶縁耐力 | 600VAC/1S |
| ラジアルプレイ | 0.02mm(荷重4.4Nの時) | 絶縁抵抗 | 100MΩ、500VDC |
| アキシアルプレイ | 0.08mm(荷重4.4Nの時) | 使用周囲温度 | -20℃～+50℃ |
| 許容ラジアル荷重 | 28N (20mm from the flange) | 絶縁階級 | B種 |
| モデル | 単位 | FL42 BLB01 | FL42 BLB02 | FL42 BLB03 | FL42 BLB04 |
|---|---|---|---|---|---|
| 極 数 | ー | 6 | |||
| 相 数 | ー | 3 | |||
| 定格電圧 | VDC | 24 | |||
| 定格トルク | mN・m | 64 | 170 | 300 | 440 |
| 連続失速トルク | mN・m | 74 | 200 | 350 | 490 |
| 定格速度 | RPM | 3000 | 3000 | 3000 | 3000 |
| 定格出力 | W | 20 | 53.5 | 94 | 138 |
| 最大トルク | mN・m | 192 | 510 | 900 | 1320 |
| 最大電流(ピーク時) | A | 3.5 | 8.5 | 14.5 | 21 |
| 線間抵抗(20℃の時) | Ω | 4 | 1.05 | 0.54 | 0.4 |
| 線間インダクタンス | mH | 2.1 | 0.75 | 0.46 | 0.3 |
| トルク定数 | mN・m/A | 0.057 | 0.06 | 0.062 | 0.0624 |
| 逆起電力 | Vrms/KRPM | 4.2 | 4.5 | 4.57 | 4.6 |
| ローター慣性 | g・cm2 | 80 | 100 | 120 | 140 |
| モーター長さ L | mm | 40.3 | 60.3 | 80.3 | 100.3 |
| 重 量 | Kg | 0.4 | 0.6 | 0.8 | 1 |
FL４２BLS Series
| コイル配線 | スター結線 | 許容アキシアル荷重 | 10N |
| 電気角 | 120度 | 絶縁耐力 | 600VAC/1S |
| ラジアルプレイ | 0.02mm(荷重4.4Nの時) | 絶縁抵抗 | 100MΩ、500VDC |
| アキシアルプレイ | 0.08mm(荷重4.4Nの時) | 使用周囲温度 | -20℃～+50℃ |
| 許容ラジアル荷重 | 28N (20mm from the flange) | 絶縁階級 | B種 |
| モデル | 単位 | FL42 BLS01 | FL42 BLS02 | FL42 BLS03 | FL42 BLS04 |
|---|---|---|---|---|---|
| 極 数 | ー | 8 | |||
| 相 数 | ー | 3 | |||
| 定格電圧 | VDC | 24 | |||
| 定格トルク | mN・m | 62.5 | 125 | 185 | 250 |
| 連続失速トルク | mN・m | 75 | 150 | 220 | 300 |
| 定格速度 | RPM | 4000 | 4000 | 4000 | 4000 |
| 定格出力 | W | 26 | 52.5 | 77.5 | 105 |
| 最大トルク | mN・m | 190 | 380 | 560 | 750 |
| 最大電流(ピーク時) | A | 5.75 | 10.4 | 15.1 | 21.2 |
| 線間抵抗(20℃の時) | Ω | 1.5 | 0.8 | 0.43 | 0.3 |
| 線間インダクタンス | mH | 2.1 | 1.2 | 0.71 | 0.5 |
| トルク定数 | mN・m/A | 0.033 | 0.0366 | 0.037 | 0.0354 |
| 逆起電力 | Vrms/KRPM | 2.45 | 2.71 | 2.74 | 2.62 |
| ローター慣性 | g・cm2 | 24 | 48 | 72 | 96 |
| モーター長さ L | mm | 40.3 | 60.3 | 80.3 | 100.3 |
| 重 量 | Kg | 0.30 | 0.45 | 0.65 | 0.80 |

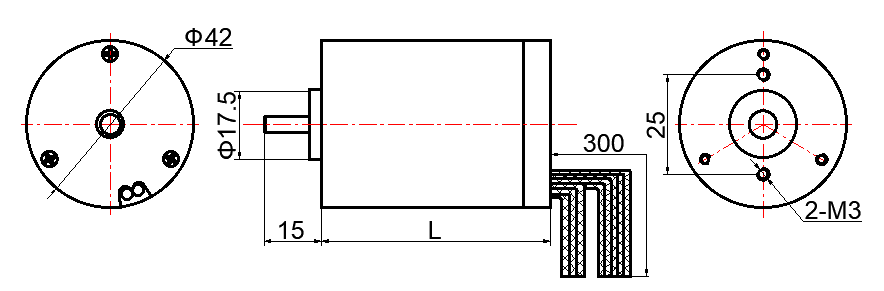

FL４２RBL Series
| コイル配線 | スター結線 | 許容アキシアル荷重 | 2N |
| 電気角 | 120度 | 絶縁耐力 | 600VAC/1S |
| ラジアルプレイ | 0.02mm(荷重4.4Nの時) | 絶縁抵抗 | 100MΩ、500VDC |
| アキシアルプレイ | 0.08mm(荷重4.4Nの時) | 使用周囲温度 | -20℃～+50℃ |
| 許容ラジアル荷重 | 10N (10mm from the flange) | 絶縁階級 | B種 |
| モデル | 単位 | FL42RB L30-24 V-4009 A-P | FL42RB L60-24 V-4030 A-P | FL42RB L85-24 V-4060 A-P | FL42RB L93-24 V-6375 A-P |
|---|---|---|---|---|---|
| 極 数 | ー | 8 | |||
| 相 数 | ー | 3 | |||
| 定格電圧 | VDC | 24 | |||
| 定格トルク | mN・m | 20 | 56 | 150 | 115 |
| 連続失速トルク | mN・m | 24 | 68 | 180 | 138 |
| 定格速度 | RPM | 4000 | 4200 | 4000 | 6300 |
| 定格出力 | W | 8.4 | 25 | 62 | 76 |
| 最大トルク | mN・m | 60 | 170 | 450 | 350 |
| 最大電流(ピーク時) | A | 1.5 | 4.2 | 11.2 | 11.5 |
| 線間抵抗(20℃の時) | Ω | 5.9 | 1.6 | 0.71 | 0.325 |
| 線間インダクタンス | mH | 5.1 | 1.94 | 0.86 | 0.36 |
| トルク定数 | mN・m/A | 39.8 | 41.04 | 40.5 | 30.6 |
| 逆起電力 | Vrms/KRPM | 2.95 | 3.04 | 3.0 | 2.27 |
| ローター慣性 | g・cm2 | 15.6 | 33 | 84 | 94 |
| モーター長さ L | mm | 30 | 60 | 85 | 93 |
| 重 量 | Kg | 0.25 | 0.4 | 0.7 | 0.8 |

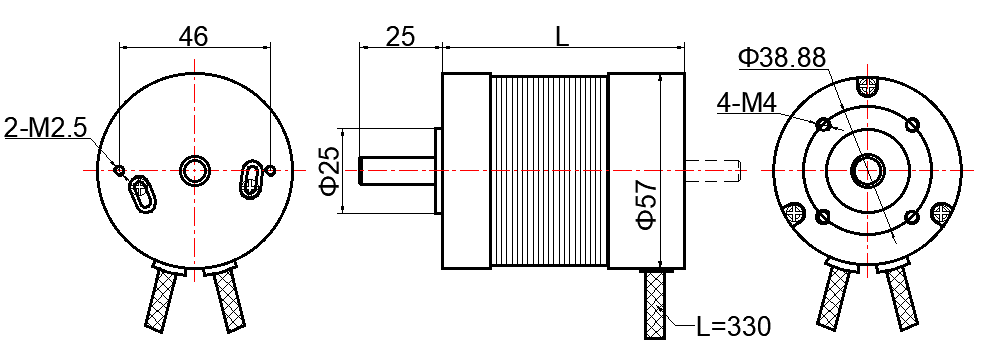

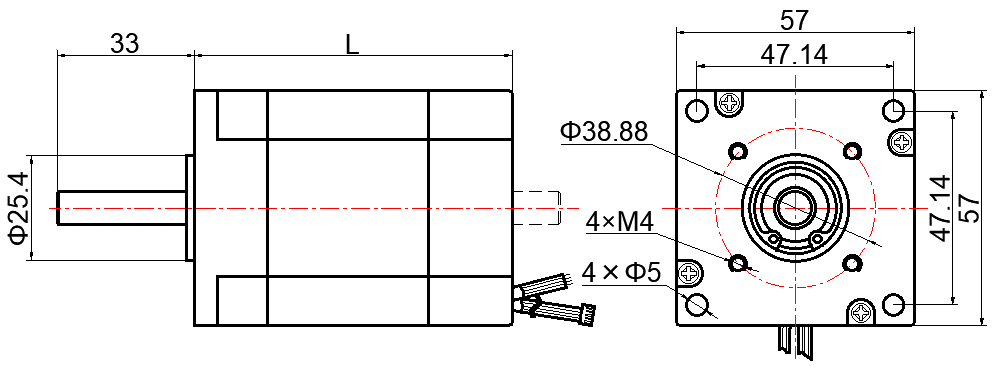

FL５７BL(S) Series
| コイル配線 | デルタ結線 | 許容アキシアル荷重 | 15N |
| 電気角 | 120度 | 絶縁耐力 | 600VAC/1S |
| ラジアルプレイ | 0.025mm(荷重4.5Nの時) | 絶縁抵抗 | 100MΩ、500VDC |
| アキシアルプレイ | 0.025mm(荷重39.2Nの時) | 使用周囲温度 | -20℃～+50℃ |
| 許容ラジアル荷重 | 75N (20mm from the flange) | 絶縁階級 | B種 |
| モデル | 単位 | FL57BL (S)01 | FL57BL (S)02 | FL57BL (S)03 | FL57BL (S)04 |
|---|---|---|---|---|---|
| 極 数 | ー | 4 | |||
| 相 数 | ー | 3 | |||
| 定格電圧 | VDC | 36 | |||
| 定格トルク | N・m | 0.11 | 0.22 | 0.33 | 0.44 |
| 連続失速トルク | N・m | 0.132 | 0.264 | 0.396 | 0.528 |
| 定格速度 | RPM | 4000 | 4000 | 4000 | 4000 |
| 定格出力 | W | 46 | 99 | 138 | 184 |
| 最大トルク | N・m | 0.39 | 0.7 | 1.0 | 1.27 |
| 最大電流(ピーク時) | A | 6.5 | 12 | 16 | 21 |
| 線間抵抗(20℃の時) | Ω | 1.63 | 0.64 | 0.45 | 0.33 |
| 線間インダクタンス | mH | 4.4 | 2 | 1.5 | 0.95 |
| トルク定数 | N・m/A | 0.0607 | 0.0601 | 0.0648 | 0.0621 |
| 逆起電力 | Vrms/KRPM | 4.5 | 4.45 | 4.8 | 4.6 |
| ローター慣性 | g・cm2 | 75 | 119 | 173 | 230 |
| モーター長さ L | mm | 53.6 | 73.6 | 93.6 | 113.6 |
| 重 量 | Kg | 0.44 | 0.72 | 0.95 | 1.2 |
FL５７BLA Series
| コイル配線 | スター結線 | 許容アキシアル荷重 | 45N |
| 電気角 | 120度 | 絶縁耐力 | 600VAC/1S |
| ラジアルプレイ | 0.02mm(荷重4.4Nの時) | 絶縁抵抗 | 100MΩ、500VDC |
| アキシアルプレイ | 0.08mm(荷重4.4Nの時) | 使用周囲温度 | -20℃～+50℃ |
| 許容ラジアル荷重 | 115N (20mm from the flange) | 絶縁階級 | B種 |
| モデル | 単位 | FL57BL A(S)01 | FL57BL A(S)02 | FL57BL A(S)03 | FL57BL A(S)04 |
|---|---|---|---|---|---|
| 極 数 | ー | 6 | |||
| 相 数 | ー | 3 | |||
| 定格電圧 | VDC | 36 | |||
| 定格トルク | N・m | 0.2 | 0.4 | 0.6 | 0.8 |
| 連続失速トルク | N・m | 0.24 | 0.48 | 0.72 | 0.96 |
| 定格速度 | RPM | 4000 | 4000 | 4000 | 4000 |
| 定格出力 | W | 83 | 166 | 249 | 332 |
| 最大トルク | N・m | 0.6 | 1.2 | 1.8 | 2.4 |
| 最大電流(ピーク時) | A | 9.1 | 17.9 | 28.2 | 34.3 |
| 線間抵抗(20℃の時) | Ω | 0.87 | 0.38 | 0.25 | 0.21 |
| 線間インダクタンス | mH | 1 | 0.55 | 0.3 | 0.25 |
| トルク定数 | N・m/A | 0.066 | 0.067 | 0.064 | 0.07 |
| 逆起電力 | Vrms/KRPM | 4.9 | 5 | 4.7 | 5.2 |
| ローター慣性 | g・cm2 | 275 | 375 | 510 | 693 |
| モーター長さ L | mm | 53.6 | 73.6 | 93.6 | 113.6 |
| 重 量 | Kg | 0.76 | 1 | 1.25 | 1.52 |
FL５７BLB Series
| コイル配線 | スター結線 | 許容アキシアル荷重 | 45N |
| 電気角 | 120度 | 絶縁耐力 | 600VAC/1S |
| ラジアルプレイ | 0.02mm(荷重4.4Nの時) | 絶縁抵抗 | 100MΩ、500VDC |
| アキシアルプレイ | 0.08mm(荷重4.4Nの時) | 使用周囲温度 | -20℃～+50℃ |
| 許容ラジアル荷重 | 115N (20mm from the flange) | 絶縁階級 | B種 |
| モデル | 単位 | FL57BLB40 | FL57BLB60 | FL57BLB80 |
|---|---|---|---|---|
| 極 数 | ー | 8 | ||
| 相 数 | ー | 3 | ||
| 定格電圧 | VDC | 36 | ||
| 定格トルク | N・m | 0.3 | 0.45 | 0.6 |
| 連続失速トルク | N・m | 0.36 | 0.54 | 0.72 |
| 定格速度 | RPM | 3000 | 3000 | 3000 |
| 定格出力 | W | 94 | 141 | 188 |
| 最大トルク | N・m | 0.9 | 1.35 | 1.8 |
| 最大電流(ピーク時) | A | 12.3 | 18.2 | 23.8 |
| 線間抵抗(20℃の時) | Ω | 1.2 | 0.8 | 0.5 |
| 線間インダクタンス | mH | 1.2 | 0.8 | 0.6 |
| トルク定数 | N・m/A | 0.076 | 0.076 | 0.077 |
| 逆起電力 | Vrms/KRPM | 5.6 | 5.6 | 5.7 |
| ローター慣性 | g・cm2 | 210 | 320 | 430 |
| モーター長さ L | mm | 76 | 96 | 116 |
| 重 量 | Kg | 0.8 | 1 | 1.2 |

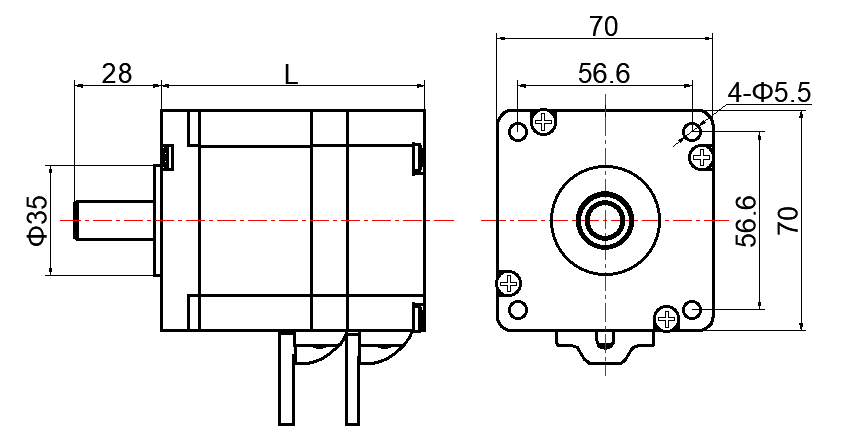

FL７０BLS Series
| コイル配線 | スター結線 | 許容アキシアル荷重 | 45N |
| 電気角 | 120度 | 絶縁耐力 | 600VAC/1S |
| ラジアルプレイ | 0.02mm(荷重4.4Nの時) | 絶縁抵抗 | 100MΩ、500VDC |
| アキシアルプレイ | 0.08mm(荷重4.4Nの時) | 使用周囲温度 | -20℃～+50℃ |
| 許容ラジアル荷重 | 115N (20mm from the flange) | 絶縁階級 | B種 |
| モデル | 単位 | |||
|---|---|---|---|---|
| 極 数 | ー | 8 | ||
| 相 数 | ー | 3 | ||
| 定格電圧 | VDC | 48 | ||
| 定格トルク | N・m | 0.5 | 1.0 | 1.5 |
| 連続失速トルク | N・m | 0.6 | 1.2 | 1.8 |
| 定格速度 | RPM | 3000 | 3000 | 3000 |
| 定格出力 | W | 157 | 314 | 471 |
| 最大トルク | N・m | 1.5 | 3.0 | 4.5 |
| 最大電流(ピーク時) | A | 13.0 | 26 | 38 |
| 線間抵抗(20℃の時) | Ω | 0.6 | 0.3 | 0.22 |
| 線間インダクタンス | mH | 1.4 | 0.7 | 0.55 |
| トルク定数 | N・m/A | 0.12 | 0.12 | 0.12 |
| 逆起電力 | Vrms/KRPM | 9.0 | 9.0 | 9.0 |
| ローター慣性 | g・cm2 | 200 | 400 | 600 |
| モーター長さ L | mm | 86 | 116 | 136 |
| 重 量 | Kg | 1.3 | 2.1 | 2.9 |

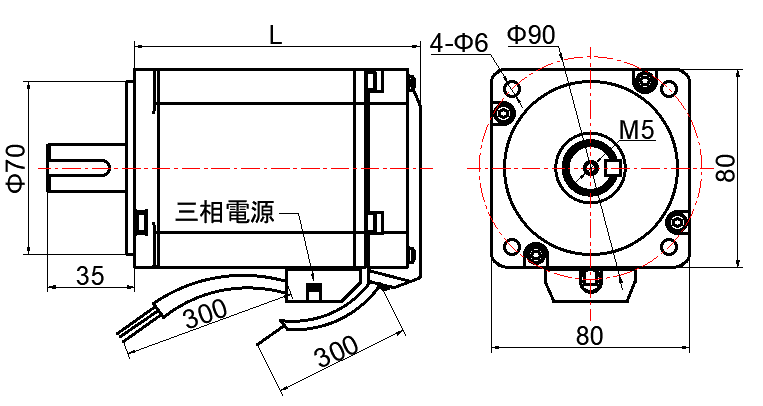

FL８０BLS Series
| コイル配線 | デルタ結線 | 許容アキシアル荷重 | 45N |
| 電気角 | 120度 | 絶縁耐力 | 600VAC/1S |
| ラジアルプレイ | 0.02mm(荷重4.4Nの時) | 絶縁抵抗 | 100MΩ、500VDC |
| アキシアルプレイ | 0.08mm(荷重4.4Nの時) | 使用周囲温度 | -20℃～+50℃ |
| 許容ラジアル荷重 | 115N (20mm from the flange) | 絶縁階級 | B種 |
| モデル | 単位 | FL80BL S84 | FL80BL S105 | FL80BL S120 | FL80BL S140 |
|---|---|---|---|---|---|
| 極 数 | ー | 8 | |||
| 相 数 | ー | 3 | |||
| 定格電圧 | VDC | 48 | |||
| 定格トルク | N・m | 0.9 | 1.7 | 2.2 | 3 |
| 連続失速トルク | N・m | 1.08 | 2.04 | 2.64 | 3.96 |
| 定格速度 | RPM | 3000 | 3000 | 3000 | 3000 |
| 定格出力 | W | 280 | 530 | 700 | 950 |
| 最大トルク | N・m | 2.7 | 5.1 | 6.6 | 9.9 |
| 最大電流(ピーク時) | A | 23 | 45 | 61 | 89 |
| 線間抵抗(20℃の時) | Ω | 0.25 | 0.10 | 0.07 | 0.057 |
| 線間インダクタンス | mH | 1.3 | 0.6 | 0.4 | 0.3 |
| トルク定数 | N・m/A | 0.118 | 0.113 | 0.109 | 0.111 |
| 逆起電力 | Vrms/KRPM | 8.7 | 8.4 | 8.1 | 8.2 |
| ローター慣性 | g・cm2 | 544 | 1020 | 1360 | 1900 |
| モーター長さ L | mm | 84 | 105 | 120 | 140 |
| 重 量 | Kg | 1.6 | 2 | 2.5 | 2.9 |

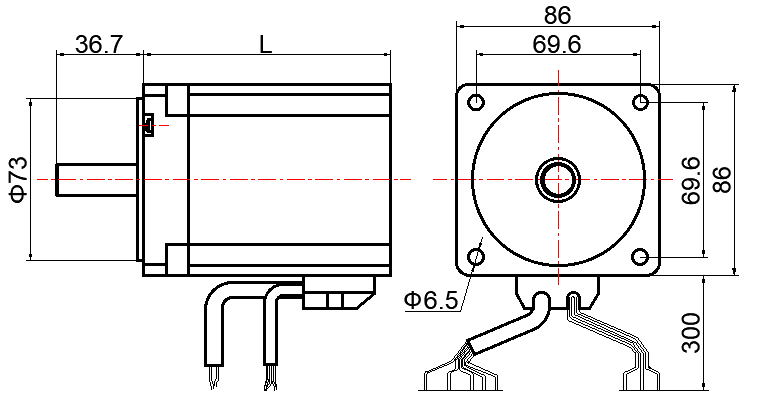

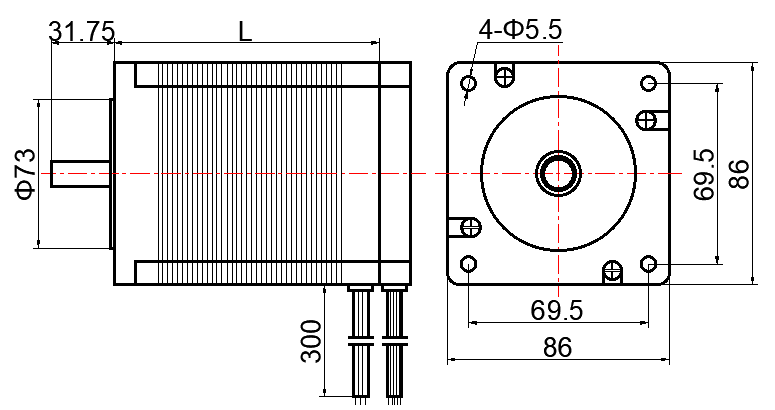

FL８６BLC Series
| コイル配線 | スター結線 | 許容アキシアル荷重 | 45N |
| 電気角 | 120度 | 絶縁耐力 | 600VAC/1S |
| ラジアルプレイ | 0.02mm(荷重4.4Nの時) | 絶縁抵抗 | 100MΩ、500VDC |
| アキシアルプレイ | 0.08mm(荷重4.4Nの時) | 使用周囲温度 | -20℃～+50℃ |
| 許容ラジアル荷重 | 220N (20mm from the flange) | 絶縁階級 | B種 |
| モデル | 単位 | FL86BL C64 | FL86BL C77 | FL86BL C105 | FL86BL C125 |
|---|---|---|---|---|---|
| 極 数 | ー | 8 | |||
| 相 数 | ー | 3 | |||
| 定格電圧 | VDC | 48 | |||
| 定格トルク | N・m | 0.4 | 0.8 | 1.6 | 2.22 |
| 連続失速トルク | N・m | 0.48 | 0.96 | 1.92 | 2.66 |
| 定格速度 | RPM | 3000 | 3000 | 3000 | 3000 |
| 定格出力 | W | 130 | 250 | 500 | 700 |
| 最大トルク | N・m | 1.2 | 2.4 | 4.8 | 6.66 |
| 最大電流(ピーク時) | A | 10 | 17 | 36 | 51 |
| 線間抵抗(20℃の時) | Ω | 1 | 0.34 | 0.14 | 0.1 |
| 線間インダクタンス | mH | 1.4 | 0.6 | 0.36 | 0.24 |
| トルク定数 | N・m/A | 0.122 | 0.149 | 0.135 | 0.131 |
| 逆起電力 | Vrms/KRPM | 9 | 11 | 10 | 9.7 |
| ローター慣性 | g・cm2 | 400 | 800 | 1600 | 2400 |
| モーター長さ L | mm | 64 | 77 | 105 | 125 |
| 重 量 | Kg | 1.5 | 1.85 | 2.7 | 4 |
FL８６BLS Series
| コイル配線 | スター結線 | 許容アキシアル荷重 | 60N |
| 電気角 | 120度 | 絶縁耐力 | 600VAC/1S |
| ラジアルプレイ | 0.02mm(荷重4.4Nの時) | 絶縁抵抗 | 100MΩ、500VDC |
| アキシアルプレイ | 0.08mm(荷重4.4Nの時) | 使用周囲温度 | -20℃～+50℃ |
| 許容ラジアル荷重 | 220N (20mm from the flange) | 絶縁階級 | B種 |
| モデル | 単位 | FL8 6BL S58 | FL8 6BL S71 | FL8 6BL S84 | FL8 6BL S98 | FL8 6BL S125 |
|---|---|---|---|---|---|---|
| 極 数 | ー | 8 | ||||
| 相 数 | ー | 3 | ||||
| 定格電圧 | VDC | 48 | ||||
| 定格トルク | N・m | 0.35 | 0.7 | 1.05 | 1.4 | 2.1 |
| 連続失速トルク | N・m | 0.42 | 0.84 | 1.26 | 1.68 | 2.52 |
| 定格速度 | RPM | 3000 | 3000 | 3000 | 3000 | 3000 |
| 定格出力 | W | 110 | 220 | 330 | 440 | 660 |
| 最大トルク | N・m | 1.05 | 2.1 | 3.15 | 4.2 | 6.3 |
| 最大電流(ピーク時) | A | 9.5 | 17.5 | 25 | 33.5 | 50 |
| Ω | 0.9 | 0.34 | 0.2 | 0.16 | 0.1 | |
| mH | 2.6 | 1 | 0.66 | 0.5 | 0.31 | |
| トルク定数 | N・m/A | 0.116 | 0.122 | 0.127 | 0.127 | 0.128 |
| 逆起電力 | Vrms/KRPM | 8.6 | 9 | 9.4 | 9.4 | 9.5 |
| ローター慣性 | g・cm2 | 400 | 800 | 1200 | 1600 | 2400 |
| モーター長さ L | mm | 56 | 70 | 84 | 96 | 123 |
| 重 量 | Kg | 1.6 | 2.12 | 2.64 | 3.15 | 4.2 |

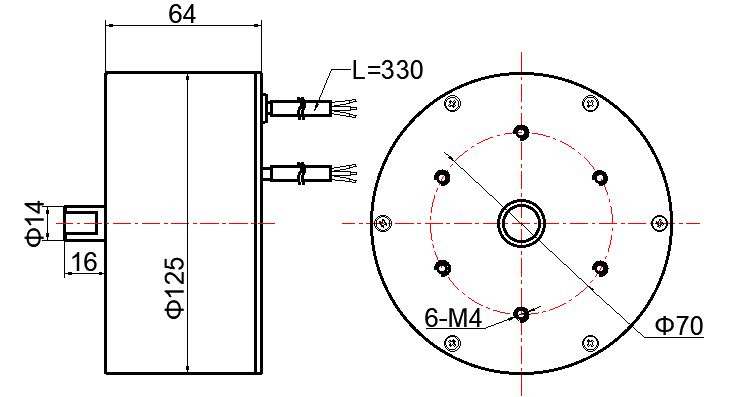

FL１２５BL Series
| コイル配線 | スター結線 | 許容アキシアル荷重 | 60N |
| 電気角 | 120度 | 絶縁耐力 | 600VAC/1S |
| ラジアルプレイ | 0.025mm(荷重4.5Nの時) | 絶縁抵抗 | 100MΩ、500VDC |
| アキシアルプレイ | 0.08mm(荷重39.2Nの時) | 使用周囲温度 | -20℃～+50℃ |
| 許容ラジアル荷重 | 220N (20mm from the flange) | 絶縁階級 | B種 |
| モデル | 単位 | FL125BL60 |
|---|---|---|
| 極 数 | ー | 28 |
| 相 数 | ー | 3 |
| 定格電圧 | VDC | 60 |
| 定格トルク | N・m | 6.8 |
| 連続失速トルク | N・m | 8.16 |
| 定格速度 | RPM | 480 |
| 定格出力 | W | 340 |
| 最大トルク | N・m | 40 |
| 最大電流(ピーク時) | A | 46 |
| 線間抵抗(20℃の時) | Ω | 1.1 |
| 線間インダクタンス | mH | 2.4 |
| トルク定数 | N・m/A | 0.88 |
| 逆起電力 | Vrms/KRPM | 65 |
| ローター慣性 | g・cm2 | 2100 |
| モーター長さ L | mm | 64 |
| 重 量 | Kg | 2.9 |
ヨシロ機工ホームページをご覧いただきありがとうございます。
お客様のご期待に添えるよう社員一同、努力してまいる所存です。
・高品質、低価格な部品が欲しい
・製品仕様に合った最適な材質や形状がわからない
・当時の図面が無くなってしまった
このようなお客様のお悩みを解消すべく、 お客様の目的や制約条件から逆算し、 加工実現性・コストを踏まえた、 最適な製品についてご提案させていただきます。 設計相談や試作から承ります。 用途、材料、予算、納期を考え設計段階からの最適なご提案が可能です。
ご質問などございましたらぜひお気軽にお問合せください。
お問い合わせ：https://www.yoshirokiko.jp/contact/
HPトップ：https://www.yoshirokiko.jp/
自社工場：https://www.yoshirokiko.jp/factory/
会社情報：https://www.yoshirokiko.jp/company/
